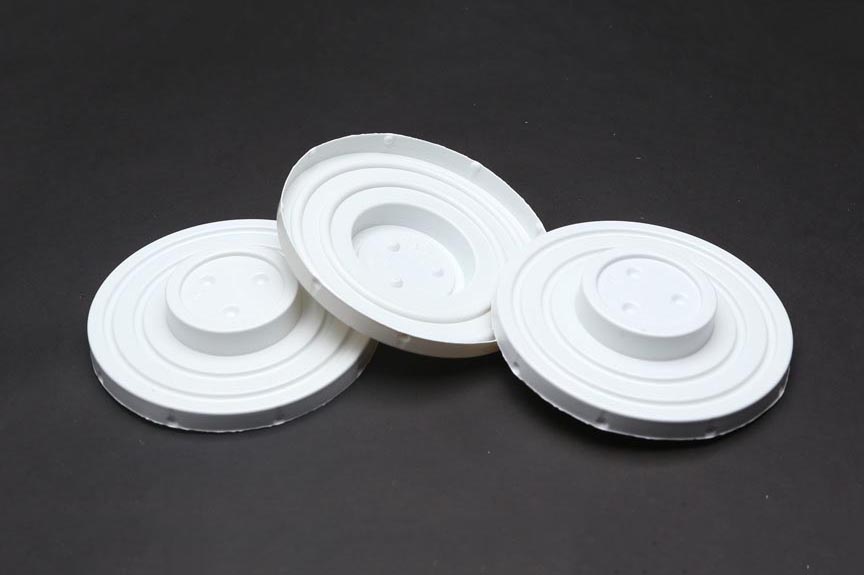

HYX-850大版面杯蓋碗機（YASKAWA安川伺服拉伸+拉片）


一、技術參數

型號	HYX-680	HW-730	HW-750	HW-850
適用材料	PP、PS、PET、PVC、ABS、PLA(biodegradable material) etc PP、PS、PET、PVC、ABS、PLA 降解材料等
適用片材厚度	0.3-2.0mm
適用片材寬度	680mm	730mm	750mm	850mm
最大成型面積	*680350mm**	*730420mm**	*750500mm**	*850560mm**
最大成型深度	≤140mm	≤180mm	≤180mm	≤180mm
生產速度	≤30模次/分鐘
加熱額定功率	70kw	100kw	110kw	137.2kw
主電機額定功率	7.5kw	11kw	15kw	15kw
送片電機	2.2kw	3kw	4kw	4kw
使用電源	380V/50HZ
使用氣壓	0.6-0.8Mpa
耗氣量	3200~4000 L/min	4000~5000 L/min	4500~6000 L/min	6000~8000 L/min
耗水量	40-45L/min	40-50L/min	40-60L/min	60-80L/min
機器外形尺寸	350016002300	395016002300	430016002300	450016502300
整機重量	4500kg	5500kg	6000kg	6200kg

機組特點:

主機為4導柱結構，導柱材料40Cr鋼調質，外鍍硬鉻，剛性好，導正性能精確，耐磨損，有助于模具剪口使用壽命，模臺開合采用液壓五支點開合模,合模精度高。

液壓系統采用國產油泵,臺灣進口電磁閥。

加熱器（上電爐）長度2250/2500/2750/3200mm、（下電爐）1750/2250/2500/2950mm分為7/16/18區PID自動溫控調節，單相調壓模塊無觸點輸出，穩定、精度高，溫控誤差＜±1℃。上下各8區，上電爐口往模具方向前移，實現模具與電爐之間的無縫連接。上電爐與模具連接部分加一區可調，減少產品的前后排溫差。

加熱器采用陶土弧形電熱瓦，高熱效應、節能、安全可靠。

送片鏈條采用帶齒雙排滾子鏈，鏈軌內藏冷卻水路、冷卻效率高，具有節省水源，內側罩不銹板、導鏈軌條采用40Cr淬火、工作面硬度高、壽命長，保證使用時間20000小時。

低重心設計，出杯高度低，運行平穩，符合人體站立操作及觀察最佳高度。

整個設備的氣路控制（氣缸為國產名牌----方大）采用日本和臺灣元件，動作可靠，使壽命長。

送片動力采用變頻電機、硬齒面臺灣品牌減速機，控制精度高，定位準確，啟停響應迅速。

采用歐姆龍PLC.EV觸摸屏人機介面，操作更方便。

后端配置邊角料卷繞機構，最大卷徑1000mmm，且換卷方便。

主要技術指標:

送片長度偏差≤±1.5mm;

加熱電爐采用陶土弧形電熱瓦，溫度偏差＜±1℃;

動模臺水平度誤差≤0.3mm（-）/1000mm;

動模臺與上模臺平行度誤差≤0.03mm/1000 mm;
